Katalizator nie jest pustą puszką ani tajemniczą czarną skrzynką. W środku znajduje się kompaktowy wkład, który ma ogromną powierzchnię kontaktu ze spalinami, a jego stan często mówi więcej o kondycji całego układu wydechowego niż sam wygląd obudowy. Gdy patrzę na ten element od strony praktycznej, najważniejsze są trzy rzeczy: nośnik, warstwa aktywna i zabezpieczenie przed drganiami, bo właśnie one decydują o tym, czy katalizator działa, czy tylko wygląda na cały. Dlatego odpowiedź na pytanie, jak wygląda katalizator w środku, nie sprowadza się do jednego zdjęcia, ale do zrozumienia całej jego budowy.
Najważniejsze elementy środka katalizatora w skrócie
- W obudowie siedzi najczęściej monolit ceramiczny albo metalowy wkład o strukturze plastra miodu.
- Środek nie jest „gołym” materiałem, tylko nośnikiem pokrytym warstwą katalityczną z metali szlachetnych.
- Między wkładem a puszką znajduje się mata i warstwa uszczelniająca, które chronią przed drganiami i utratą szczelności.
- Sprawny katalizator zwykle nie wygląda efektownie, ale kanały muszą być równe, drożne i bez nadpaleń.
- Pęknięcia, kruszenie i stopienie wkładu to sygnał, że element nie pracuje już tak, jak powinien.
Co faktycznie znajduje się w środku katalizatora

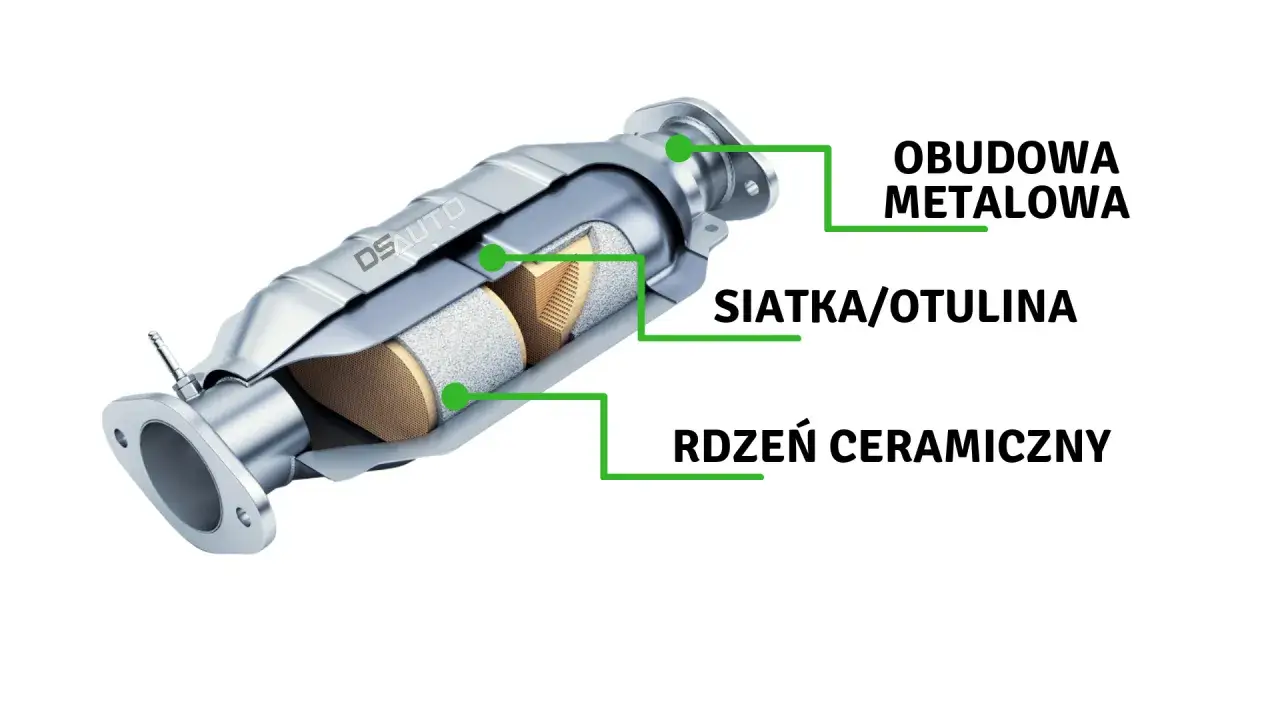

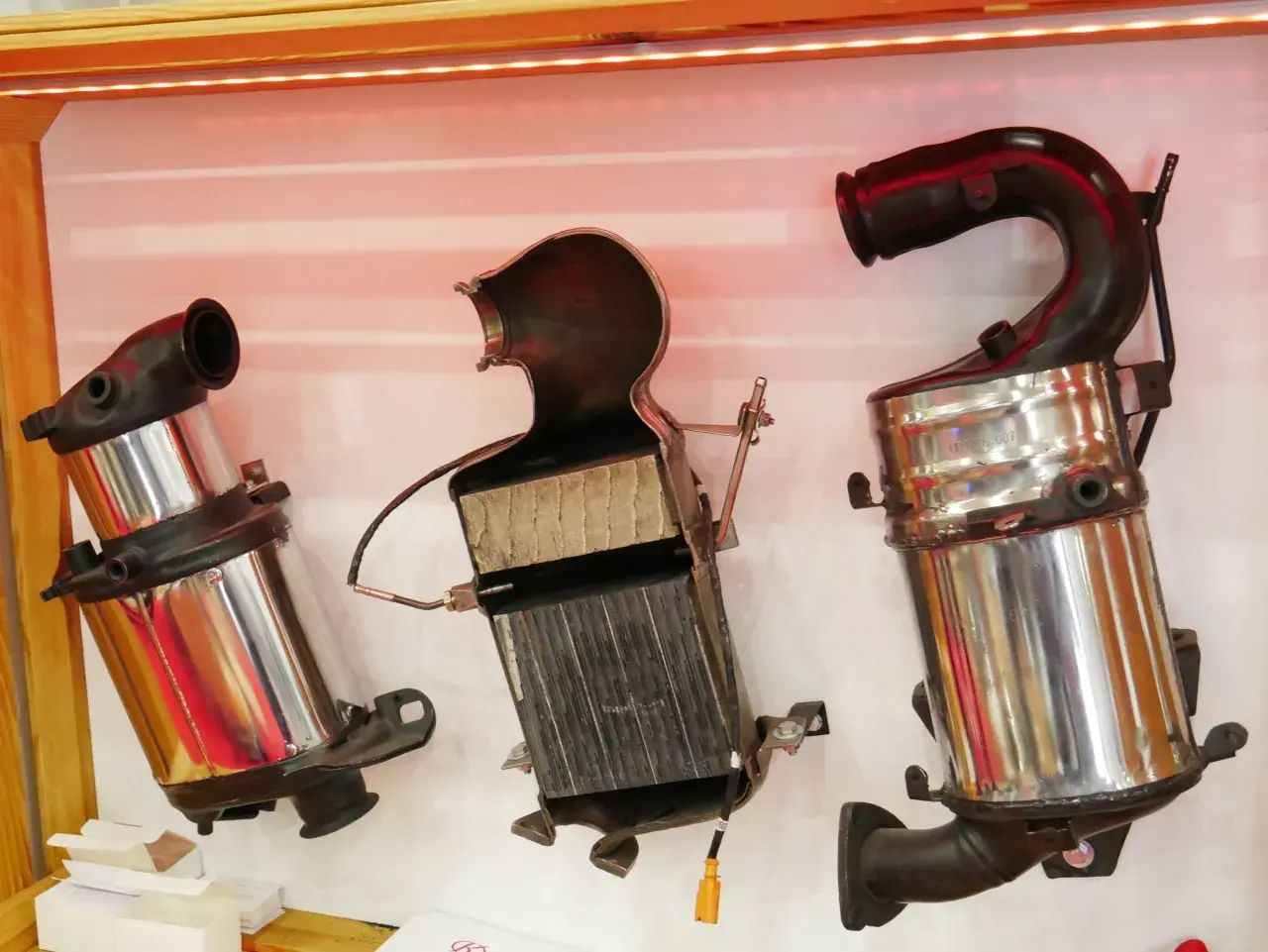

Jeśli rozcinamy temat na części pierwsze, w środku katalizatora nie ma jednego „magicznego” komponentu, tylko kilka warstw pełniących różne zadania. Na zewnątrz jest stalowa obudowa, czyli puszka, która trzyma wszystko w ryzach i chroni wkład przed uszkodzeniem mechanicznym. Dopiero wewnątrz widać właściwy element roboczy: monolit, czyli nośnik o gęstej strukturze kanałów. Najczęściej to wkład ceramiczny, rzadziej metalowy.
Między wkładem a obudową znajduje się mata uszczelniająco-izolacyjna. Jej rola jest bardzo praktyczna: stabilizuje monolit, tłumi drgania i pomaga utrzymać odpowiednią temperaturę pracy. Na powierzchni kanałów znajduje się z kolei cienka warstwa aktywna, często opisywana jako washcoat, czyli porowata powłoka zwiększająca powierzchnię reakcji. To właśnie na niej osadzone są metale szlachetne, przede wszystkim platyna, pallad i rod, które uruchamiają reakcje oczyszczania spalin.
Ważne jest jedno: z zewnątrz katalizator może wyglądać niepozornie, ale w środku jest to element precyzyjny, a nie przypadkowy blok materiału. W praktyce oznacza to, że sama „obecność wkładu” nie wystarcza, jeśli kanały są pęknięte, zapieczone albo nadtopione. Tę różnicę najlepiej widać, gdy porówna się konstrukcję ceramiczną i metalową.
Ceramiczny i metalowy wkład wyglądają podobnie z zewnątrz, ale pracują inaczej
W samochodach osobowych najczęściej spotykam katalizator z wkładem ceramicznym. To rozwiązanie popularne, dobrze znane i zwykle tańsze w produkcji. Wkład metalowy pojawia się rzadziej, ale ma swoje mocne strony, zwłaszcza tam, gdzie liczy się szybsze nagrzewanie i większa odporność na wstrząsy. Z punktu widzenia kierowcy oba rozwiązania mogą wyglądać podobnie po wyjęciu z obudowy, ale ich zachowanie w eksploatacji bywa inne.
| Cecha | Wkład ceramiczny | Wkład metalowy |
|---|---|---|
| Materiał nośnika | Ceramika odporna na wysoką temperaturę | Cienka folia lub taśma metalowa zwinięta w monolit |
| Odporność na uderzenia i drgania | Niższa, bardziej kruchy | Zwykle wyższa |
| Nagrzewanie do temperatury pracy | Zwykle wolniejsze | Zwykle szybsze |
| Typowe zastosowanie | Większość aut osobowych | Wybrane konstrukcje, auta sportowe i rozwiązania wymagające szybszej reakcji |
| Wrażliwość na błędy eksploatacyjne | Wysoka przy wypadaniu zapłonu, zalaniu paliwem i przegrzaniu | Również wysoka, ale zwykle lepiej znosi wstrząsy |
Z perspektywy praktycznej różnica nie polega na tym, że jeden jest „dobry”, a drugi „zły”. Liczy się to, do jakiego silnika został dobrany i jak pracuje cały układ. Jeśli silnik ma problemy z zapłonem, mieszanką albo olejem dostającym się do wydechu, nawet najlepszy wkład nie wytrzyma długo. I właśnie dlatego sama konstrukcja to tylko połowa odpowiedzi, a druga połowa to sposób, w jaki katalizator filtruje spaliny.
Dlaczego w środku jest plaster miodu
Struktura plastra miodu nie jest przypadkowa. Jej zadaniem jest jednocześnie zwiększenie powierzchni kontaktu i nie blokowanie nadmiernie przepływu spalin. Gdy spaliny przechodzą przez tysiące drobnych kanałów, mają dużo większą styczność z powłoką katalityczną niż w przypadku zwykłej rury. To właśnie dzięki temu możliwe jest przyspieszenie reakcji chemicznych, które ograniczają emisję szkodliwych składników.
W uproszczeniu katalizator pomaga przekształcać tlenek węgla, niespalone węglowodory i tlenki azotu w związki mniej szkodliwe. Nie dzieje się to „mechanicznie”, tylko chemicznie, na powierzchni aktywnej. Dlatego tak ważna jest mikrostruktura kanałów: im większa powierzchnia reakcji, tym skuteczniej katalizator pracuje, ale też tym większe znaczenie ma drożność układu. Jeśli kanały się zapchają, spaliny napotykają większy opór i silnik zaczyna to odczuwać jako spadek mocy, gorszą reakcję na gaz albo wzrost temperatury wydechu.
Tu przydaje się prosty wniosek: dobry katalizator nie musi wyglądać imponująco, ale musi być równy, drożny i stabilny. Gdy monolit jest nadtopiony albo kruszy się przy lekkim dotknięciu, problem nie dotyczy już tylko samego wkładu, ale zwykle także przyczyny, która doprowadziła do uszkodzenia. Następny krok to więc rozpoznanie, po czym w ogóle poznać, że środek katalizatora jest w złym stanie.
Po czym poznać, że środek katalizatora jest uszkodzony
W praktyce najczęściej nie oglądamy katalizatora „na żywo” bez demontażu, więc objawy eksploatacyjne są równie ważne jak sam obraz wnętrza. Uszkodzony wkład potrafi dać kilka bardzo charakterystycznych sygnałów, które łatwo pomylić z awarią sondy lambda, zapłonu albo układu paliwowego. Ja zawsze patrzę na to szerzej, bo sam katalizator rzadko psuje się bez przyczyny.
| Objaw | Co zwykle oznacza | Na co zwrócić uwagę |
|---|---|---|
| Grzechotanie z okolic wydechu | Wykruszony albo pęknięty monolit | Czy wewnątrz nie ma luźnych fragmentów wkładu |
| Spadek mocy i ospała reakcja na gaz | Zapchane kanały lub duże przeciwciśnienie | Czy problem nasila się przy wyższych obrotach |
| Kontrolka silnika | Nieprawidłowa praca sondy lambda albo niesprawność katalizatora | Odczyt błędów i parametry pracy po rozgrzaniu |
| Nieprzyjemny, ostry zapach spalin | Katalizator nie dopala składników spalin tak, jak powinien | Czy silnik nie pracuje zbyt bogato lub nie gubi zapłonu |
| Widoczne nadpalenia i stopione kanały | Przegrzanie wkładu | Stan zapłonu, wtrysku i możliwe dostawanie się paliwa do wydechu |
Warto też pamiętać o mniej oczywistym scenariuszu: katalizator może wyglądać całkiem nieźle, a mimo to nie działać prawidłowo. Warstwa aktywna potrafi z czasem stracić skuteczność bez spektakularnych uszkodzeń mechanicznych. Z zewnątrz i nawet po obejrzeniu kanałów nie zawsze da się ocenić, czy element naprawdę spełnia swoją funkcję. Dlatego przyda się diagnostyka bez rozcinania obudowy.
Czy da się ocenić stan bez rozcinania obudowy
Da się i właśnie tak robi się to w normalnym serwisie. Rozcinanie obudowy jest destrukcyjne i ma sens głównie wtedy, gdy element jest już wyjęty z auta, trafia do recyklingu albo wymaga bardzo dokładnej analizy. W codziennej diagnostyce korzysta się z pośrednich metod, które mówią więcej niż samo oglądanie metalowej puszki.
- Odczyt błędów OBD - pozwala sprawdzić, czy sterownik widzi nieskuteczność katalizatora albo problemy z sondami lambda. Sonda lambda to czujnik składu spalin, który pomaga sterować dawką paliwa.
- Analiza parametrów pracy - porównanie sygnału sondy przed i za katalizatorem pokazuje, czy układ rzeczywiście oczyszcza spaliny.
- Pomiar przeciwciśnienia - jeśli w układzie jest zbyt duży opór przepływu, silnik traci oddech i zaczyna pracować ciężej.
- Kontrola temperatury - różnice temperatur przed i za katalizatorem potrafią podpowiedzieć, czy wkład reaguje prawidłowo.
- Oględziny przez sondę lub kamerę inspekcyjną - czasem pozwalają zajrzeć do wnętrza bez cięcia obudowy, choć nie zawsze pokażą pełny obraz.
Ta część diagnozy jest ważna, bo sama ciekawość to za mało, żeby podejmować decyzję o wymianie. Zdarza się, że winny jest silnik, a katalizator jest tylko ofiarą uboczną. I tu łatwo o pomyłkę, zwłaszcza gdy ktoś myli katalizator z filtrem DPF. Właśnie dlatego ten ostatni wątek warto doprecyzować.
Katalizator i DPF nie mają tego samego wnętrza
W praktyce wielu kierowców wrzuca katalizator i DPF do jednego worka, bo oba elementy siedzą w wydechu i oba wyglądają jak ceramiczne wkłady. To jednak dwa różne rozwiązania. Katalizator ma za zadanie zmieniać skład chemiczny spalin, a filtr DPF zatrzymuje sadzę i okresowo ją wypala. To różnica fundamentalna, nie kosmetyczna.
Najprościej mówiąc, w katalizatorze liczy się powierzchnia reakcji, a w DPF zdolność do wychwytywania cząstek stałych. W niektórych autach oba elementy znajdują się bardzo blisko siebie, a czasem nawet w jednej obudowie, co dodatkowo myli obserwatora. W środku jednak ich logika działania jest inna. Katalizator ma kanały otwarte do przepływu, a filtr cząstek stałych pracuje tak, by zatrzymywać sadzę i później ją dopalać w kontrolowanych warunkach.
To rozróżnienie ma znaczenie praktyczne, bo objawy awarii też bywają podobne tylko z pozoru. Spadek mocy, większe spalanie i kontrolka silnika mogą wskazywać i na katalizator, i na DPF, i na problem zupełnie gdzie indziej. Jeśli więc ktoś patrzy wyłącznie na „wkład w wydechu”, bez zrozumienia jego roli, łatwo wyciągnie zły wniosek. Z mojego punktu widzenia to właśnie tu najczęściej zaczynają się niepotrzebne wydatki.
Co z wnętrza katalizatora wynika dla kierowcy
Najważniejszy wniosek jest prosty: w katalizatorze nie chodzi o sam wygląd, ale o stan struktury i powłoki aktywnej. Czysty, równy monolit z drożnymi kanałami zwykle dobrze rokuje. Pęknięcia, nadtopienia, luźne fragmenty i ślady zatkania powinny od razu zapalić lampkę ostrzegawczą, zwłaszcza jeśli towarzyszą im błędy silnika albo wyraźny spadek osiągów.
Jeśli sprawdzam taki element przy aucie używanym, zawsze zestawiam trzy rzeczy: zachowanie silnika, odczyt diagnostyczny i to, co słychać po uruchomieniu oraz po mocniejszym dodaniu gazu. Sam wygląd środka mówi sporo, ale nie wszystko. Dobry katalizator to nie ten, który tylko wygląda na cały, lecz ten, który rzeczywiście przepuszcza spaliny i oczyszcza je tak, jak powinien. To właśnie ta różnica najczęściej decyduje, czy problem kończy się prostą naprawą, czy kosztowną wymianą całego elementu.
